Pneumatické vibromotory - pístové

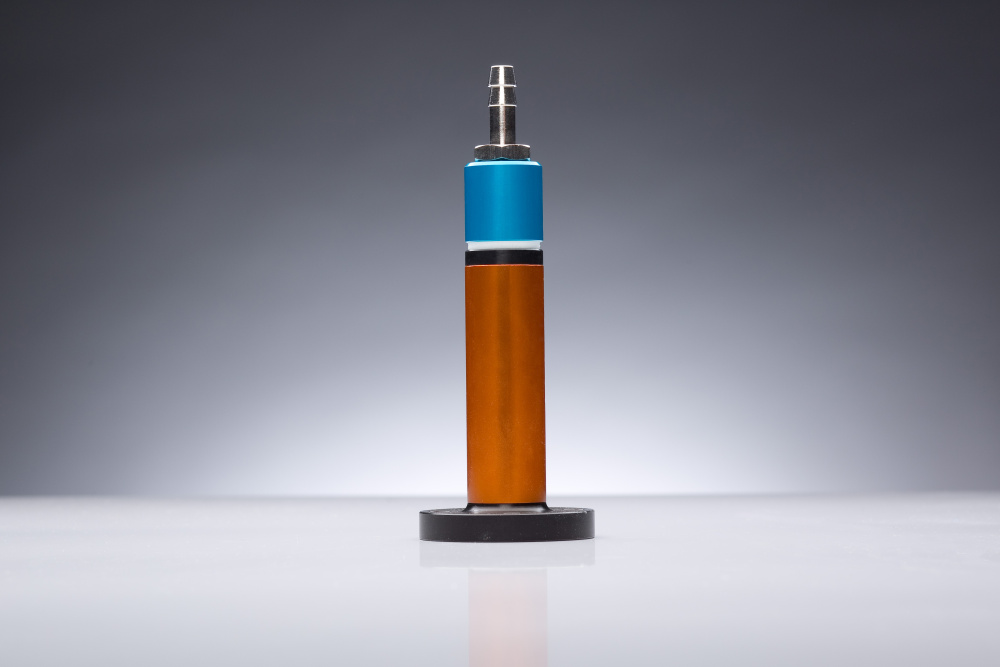

Pístový vibromotor

Pístové vibromotory vyvíjejí usměrněná kmitání pomocí patentovaného vodícího systému, který umožňuje bezolejový provoz téměř bez opotřebení. Píst přitom klouže na vzduchovém polštáři a pracuje proti dvěma vzduchovým polštářům.

Hladina hluku leží podle polohy šroubové čepice jen mezi 45 až 68 db(A). Těleso je eloxované, fyziologicky nezávadné a odolné vůči většině vnějších vlivů. Pro dlouhý, nerušený provoz se doporučuje umístit před vibromotor vzdušný filtr (20 µm). Kmitočet a tím i působení síly vibromotorů lze ovlivnit změnou tlaku vzduchu. To je možné také regulací odpadního vzduchu otáčením šroubové čepice.

  • lineární kmitání
  • bezhlučný
  • bezolejový provoz
  • malá spotřeba vzduchu
  • řízený

Technické údaje

typ

frekvence
[l/min]
odstředivá síla
[N]
spotřeba vzduchu
[l/min]
hmotnost
[kg]
VP 1 7600 65 11 0,130
VP 2 5550 150 12 0,170
VP 3 4100 210 11 0,205
VP 4 6600 490 33 0,375
VP 6 4700 650 35 0,490
VP 8 3800 730 32 0,600
VP 12 6200 1475 61 0,780
VP 14 3200 1540 64 1,100
VP 16 2500 1680 58 1,400

Hodnoty zjištěné při 6 barech.
