» Motor na stejnosměrný proud WEV 12/24 DC

Vibrační motor na stejnosměrný proud má mnohostranné použití všude tam, kde není přístup k elektrické síti. Anebo kde je potřeba použít vibromotor na pojízdných, otáčivých strojích jako jsou domíchávačky betonu, automixy, míchačky, beton pumpy, čistící, zametací a posypové vozy ať na sůl nebo na štěrk, hnojicí stroje, sila, silocisterny na sypké materiály, filtry apod.

vibromotor 12/24 V

Požadavky napětí: stejnosměrný proud 12 V nebo 24 V
Použité normy: CEI EN 60034 „otáčivé elektrické stroje“. Elektromagnetická kompatibilita je zajištěna kapacitním filtrem mezi motorem a zdrojem.
Provoz: Trvalý provoz (S1), možnost vysokého zatížení daný vysokou odstředivou silou a výkonem.
Odstředivá síla: Nastavitelná od 0 do 170 kg (1,67 kN)
Mechanická ochrana: IP 66.7 proti proniknutí prachu a vlhkosti, nárazuvzdorný a odolný proti povětrnostním vlivům.
Izolační třída: F (155°C) odpovídající normě HD 566
Tropikalizováno: T sériově
Upevnění: Možné ve všech pozicích
Mazání: Typ „long life“ – celoživotně namazaná ložiska – bezúdržbové
Elektromotor: Stejnosměrný, lamelový kolektor, s vysokým otáčivým momentem
Plášť a ložisková tělesa: Vyrobeno z vysoce odolného legovaného hliníku, který zajišťuje optimální poměr mezi váhou a životností.
Ložiska: Uzavřená, předmazaná, bez domazávání „long life“, kuličková
Nevývažky: Lamelové díly, krokové nastavení podle procentové stupnice
Kryty: Antikorozní legovaný hliník, s O-kroužky v drážkách, zajišťující ochranu IP 66-7
Povrchová úprava: Vypalovaná elektrostatická prášková barva s epoxidpolyesterovým práškem. Zajišťuje vysokou povětrnostní odolnost, odolnost proti solné mlze (500 hodin), agresivním chemikáliím, stejně tak proti oděru a otlučení.

Technické údaje

Označení Mechanická data Elektrická data
Typ

RPM

Stat.moment
(kgmm)
Odstř.síla
(kg)
Odstř.síla
(kN)
Váha
(kg)
Výkon
(W)
Proud 12V
(A)
Proud 24V
(A)
Ia/In
WEV 12/24 DC 3000 15,26 0-170 0-1,67 6,75 240 20 10 6,5

Pracovní moment = 2 x statický moment.

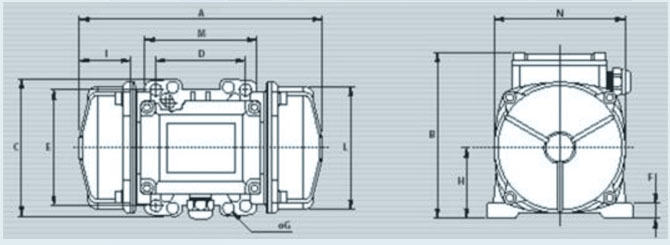

Rozměry

Typ A
mm
B
mm
C
mm
D
mm
E
mm
Otvory
øG
Otvory
No
F
mm
H
mm
I
mm
L
mm
M
mm
N
mm
Potřebný kabel
WEV 12/24 DC 257 157 165 65 140 13 4 20 70 45,5 112 140 119 PG13,5
WEV 12/24 DC 257 157 165 74 106 9 4 20 70 45,5 112 140 119 PG13,5
WEV 12/24 DC 257 157 165 80 110 11 4 20 70 45,5 112 140 119 PG13,5
WEV 12/24 DC 257 157 165 115 135 13 4 20 70 45,5 112 140 119 PG13,5

Certifikáty:

Certifikát č. 97/033411, mechanická ochrana IP 66-7 podle normy IEC 529, CEI EN 60529.
Elektromagnetická kompatibilita certifikát č. EMS 601294/4.
